Вентс ТТ ПРО 150

Вентс ТТ ПРО 150

ЗАСТОСУВАННЯ:

Вентилятори ВЕНТС ТТ ПРО поєднують у собі широкі можливості та високі характеристики осьових та відцентрових вентиляторів. Використовуються в припливно-витяжних системах вентиляції, які потребують високого тиску, потужного повітряного потоку та низького рівня шуму.

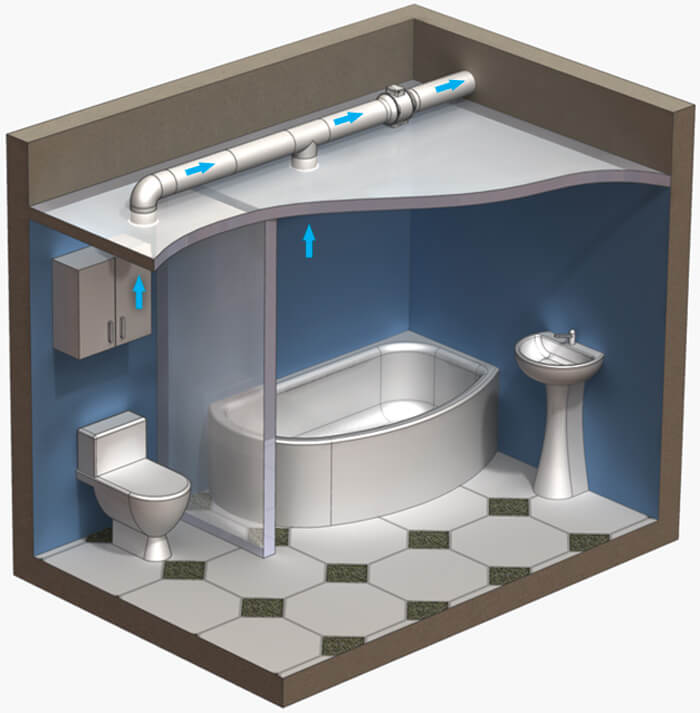

Сумісні з повітропроводами діаметром від 100 до 315 мм. Вентилятори серії ВЕНТС ТТ ПРО є відмінним вибором для встановлення у витяжні системи приміщень з підвищеною вологістю (санвузли, кухні), а також для вентиляції квартир, котеджів, магазинів, кафе.
КОНСТРУКЦІЯ:
Корпус вентилятора виготовлений з високоякісного та високоміцного пластику.
Всі моделі серії ВЕНТС ТТ ПРО можуть оснащуватися таймером, що регулюється, з діапазоном затримки відключення вентилятора від 2 до 30 хвилин.

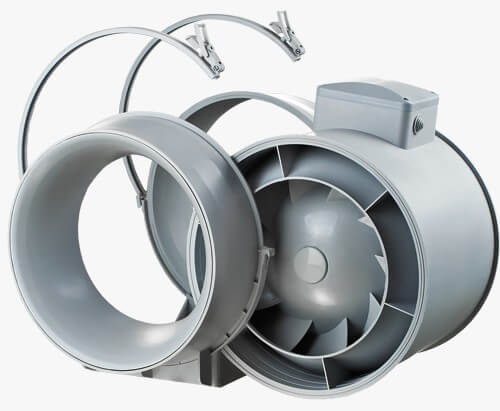

Знімний центральний блок з двигуном, крильчаткою та клемною коробкою кріпиться до патрубків за допомогою спеціальних хомутів на клямках. Це робить обслуговування вентилятора максимально простим та зручним. Вам не потрібно розбирати та демонтувати весь вентилятор – просто вийміть центральний блок із корпусу та здійсніть сервісне обслуговування.

ОСОБЛИВОСТІ КОНСТРУКЦІЇ СЕРІЇ ТТ ПРО

Корпус вентилятора серії ТТ ПРО виготовлений із пластику зниженої горючості.
Вхідний патрубок оснащений колектором для плавного входу повітря у вентилятор.
Завдяки конічній формі крильчатки та спеціально спрофільованим лопатями, кругова швидкість повітряного потоку збільшується, забезпечуючи більш високий тиск та продуктивність у порівнянні зі звичайними осьовими вентиляторами.
Дифузор, спеціально спроектована крильчатка і апарат, що спрямовує, на виході корпусу вентилятора розподіляють повітряний потік таким чином, що забезпечується оптимальне поєднання характеристик - висока продуктивність і збільшений тиск при низькому рівні шуму.

ДВИГУН

У моделях серії ВЕНТС ТТ ПРО застосовуються однофазні високоефективні двошвидкісні двигуни з низьким енергоспоживанням.
Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками.
Підшипники кочення забезпечують тривалий термін служби (близько 40 000 годин безперервної роботи).
Клас захисту двигуна – IP X4.

РЕГУЛЮВАННЯ ШВИДКОСТІ

Управління двошвидкісним двигуном може здійснюватися за допомогою вбудованого перемикача (опція «В») або зовнішнього перемикача П2-1-300, а також П2-5,0 для багатошвидкісних вентиляторів (придбаються окремо).
Можливе плавне регулювання обертів за допомогою вбудованого регулятора швидкості (опція «П») зовнішнього симісторного або автотрансформаторного регулятора (придбаваються окремо), підключивши його до клеми максимальної швидкості двигуна.

МОНТАЖ

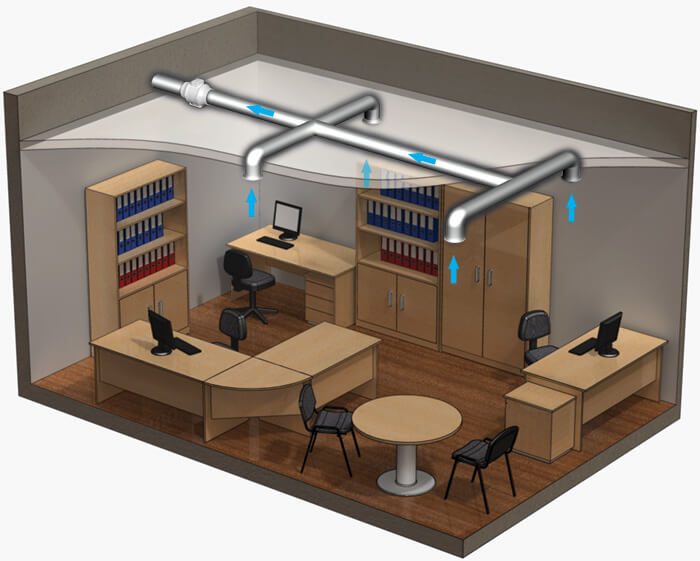

Вентилятори призначені для канального монтажу у повітроводі відповідного діаметра у будь-якій точці вентиляційної системи та під будь-яким кутом.
В одній системі можливе встановлення кількох вентиляторів:
паралельно (для збільшення витрати повітря);
послідовно (для збільшення робочого тиску)
Корпус вентилятора оснащений плоскою монтажною пластиною, за допомогою якої кріпиться вентилятор до стіни.
Для зручності монтажу та підключення монтажна коробка встановлюється у будь-якому положенні.

ВЕНТИЛЯТОР З ЕЛЕКТРОННИМ МОДУЛЕМ ТЕМПЕРАТУРИ І ШВИДКОСТІ (ОПЦІЯ "У")

Ідеальне рішення для вентиляції приміщень, де необхідний контроль температури повітря (наприклад, для теплиць). Вентилятор з електронним модулем температури та швидкості дозволяє автоматично змінювати швидкість обертання крильчатки (витрата повітря) залежно від температури повітря у вентиляційному каналі чи приміщенні.

Існують два виконання:

із вбудованим у канал вентилятора датчиком температури (опція «У»/«У1»);

c виносним датчиком температури, закріпленим на кабелі довжиною 4 м (опція «Ун»/«У1н»).

На передній панелі електронного модуля розташовано:

регулятор попередньої установки швидкості обертання крильчатки;

регулятор порога спрацьовування електронного термостату;

індикатор роботи термостату

АЛГОРИТМ РОБОТИ ВЕНТИЛЯТОРА З ЕЛЕКТРОННИМ МОДУЛЕМ ТЕМПЕРАТУРИ І ШВИДКОСТІ

Встановіть бажану температуру повітря (поріг спрацьовування термостата), обертаючи ручку регулювання термостату, та мінімальну швидкість обертання (витрата повітря), обертаючи ручку регулювання швидкості. Якщо температура підвищується і перевищує встановлений поріг спрацювання термостата, автоматика перемикає вентилятор на максимальну швидкість обертання (максимальна витрата). При зниженні температури повітря нижче встановленого порога спрацьовування термостата автоматика перемикає двигун вентилятора на встановлену швидкість обертання.
Для запобігання частому перемиканню швидкостей двигуна у випадку, коли температура в каналі дорівнює встановленому температурному порогу, алгоритм введена затримка перемикання швидкості.
Існують два алгоритми затримки, які можуть бути використані у різних випадках:
Затримка датчика температури (опція «У»): при перевищенні температури повітря на 2 °С вище встановленого порога спрацювання термостата вентилятор перемикається на підвищену швидкість. Вентилятор переходить на встановлену (знижену) швидкість після зниження температури за межі встановленого температурного порога. Цей алгоритм використовується для підтримки температури повітря з точністю до 2 °С. Перемикання швидкості вентилятора відбувається нечасто.
Затримка за таймером («У1»): при перевищенні температури повітря більш встановленого порогу спрацьовування термостата вентилятор перемикається на підвищену швидкість і одночасно вмикається таймер затримки на 5 хвилин. Вентилятор перемикається на встановлену (знижену) швидкість після зниження температури за межі встановленого температурного порога і лише після 5-хвилинного відпрацювання таймера затримки. Цей алгоритм використовується для точної підтримки температури повітря. При цьому зміни швидкості вентилятора з опцією У1 відбуватимуться частіше, ніж алгоритм роботи вентилятора з опцією У, але тривалість роботи на одній швидкості складе не менше 5 хвилин.

Характеристики:

• Напруга - 1~230  В
• Частота струму - 50/60 Гц
• Струм - 0.19 х 0.22 А
• Рівень звукового тиску на відст. 3 м - 37 х 46 дБА
• Споживана потужність - 42 х 50 Вт
• Максимальна витрата повітря - 415 х 565 м³/год
• Частота обертання - 1940 х 2620 хв-1
• Макс. темп. повітря, що переміщується - 60°С
• Захист - IP X4
• Діаметр повітроводу - 150 мм
• Конструкція - змішаного типу
• Маса - 2.3    кг
• Матеріал корпусу – пластик
• Клас - енергоефективності B B
• Канал - для круглих каналів
• Монтаж - канальний
• Для відповідності вимогам ErP 2018 необхідно застосовувати регулятор швидкості та типологію управління local demand control (підключити датчик).
